Nástroje a řezné podmínky na frézce PC MILL55:

Pro všechny nástroje použijte řeznou rychlost 50 m/min (maximální otáčky 2500 ot/min).

Nástroj	Číslo	Rozměry							Počet břitů	Posuv fz		Maximální hloubka třísky ap[mm]
Nástroj	Číslo	D [mm]	TD [mm]	R [mm]	AD [mm]	CL [mm]	SL [mm]	OHL [mm]	Počet břitů	boční [mm/zub]	zavrtávací [mm/zub]	Maximální hloubka třísky ap[mm]

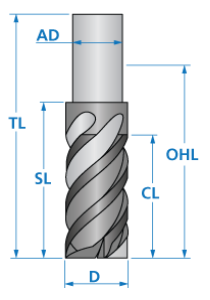

Válcová fréza	2	2			6	7	10	17	2	0,025	0,01	0,5
Válcová fréza	3	3			4	10	10	27	2	0,05	0,025	1
Válcová fréza	6	6			6	10	10	28	2	0,1	0,05	2
Válcová fréza	8	10			10	15	15	35	2	0,1	0,05	2
Válcová fréza	7	16			16	30	40	45	4	0,1		2

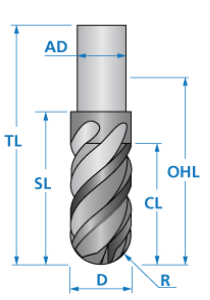

Kulová fréza	4	3		1,5	3	10	12	25	2	0,05	0,025	-
Kulová fréza	5	6		3	6	15	15	34	2	0,1	0,05	-
